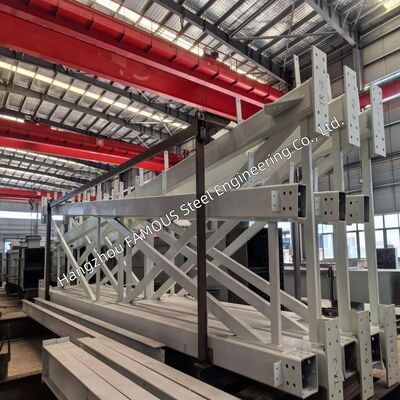

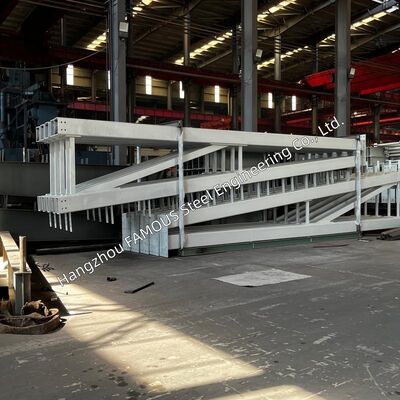

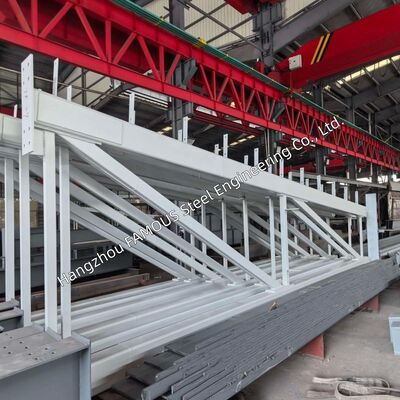

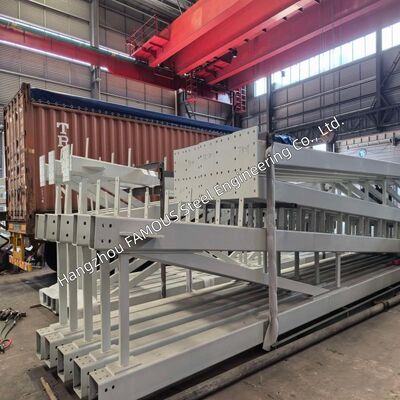

Viga de portal de seção de caixa pré-fabricada certificada AISC 360 para oficina de aço industrial
| Lugar de origem | China |
|---|---|
| Marca | FASEC |
| Certificação | ISO 9001; EN 1090; CE |
| Número do modelo | Treliça de aço |
| Quantidade de ordem mínima | 100 MT |
| Preço | USD 1,000-1,500/MT |
| Detalhes da embalagem | Frete Marítimo (Contêiner/Navio a Granel) |
| Tempo de entrega | 10-30 dias |
| Termos de pagamento | L/C, D/A, D/P, T/T |
| Habilidade da fonte | 2.000 – 5.000 MT/mês |
Detalhes do produto
| Aplicativo | Edifícios industriais pesados, viga de telhado de estrutura de portal | Padrão de projeto | ANSI/AISC 360 (LRFD e ASD) |
|---|---|---|---|
| Tipo de secção | Seção de caixa fechada soldada | Padrão de soldagem | AWS D1.1 |
| END | UT para soldas de topo com penetração total; MT para soldas de ângulo | Personalização | Personalizado de acordo com as necessidades do cliente |
Descrição de produto
Este Viga de Tesouro Certificada AISC 360 em Caixa Fechada para Pórtico Metálico é um componente de aço pré-fabricado de alta resistência construído para construção industrial pesada. Como viga principal do telhado de sistemas de pórtico, forma uma estrutura estável integrada com colunas de aço para suportar cargas de grandes vãos, cargas pesadas de pontes rolantes e forças dinâmicas.
Fabricada como seções de caixa fechada soldadas, a viga de tesouro ostenta excelente rigidez, estabilidade estrutural e durabilidade a longo prazo. Todas as atividades de projeto, fabricação e inspeção seguem rigorosamente ANSI/AISC 360, suportando as filosofias de projeto LRFD e ASD. Atua como uma solução estrutural certificada qualificada para projetos industriais de aço na América do Norte e globais.
Conformidade com a Norma AISC 360
AISC 360 é a especificação de referência internacionalmente reconhecida para o projeto de edifícios de aço estrutural. Nossas vigas de tesouro em caixa atendem plenamente aos requisitos centrais estipulados na ANSI/AISC 360:
- O trabalho de projeto está em conformidade com os critérios de projeto LRFD e ASD definidos no Capítulo B.
- A capacidade de flexão e a estabilidade geral dos membros em caixa são calculadas de acordo com as disposições do Capítulo F.
- As práticas de fabricação, tratamento de superfície e montagem aderem às especificações do Capítulo M.
- Gerenciamento abrangente de QA/QC e testes NDT são implementados conforme exigido pelo Capítulo N.
- As matérias-primas estão em conformidade com os padrões de materiais ASTM A572 Gr.50 ou A992 permitidos pela AISC 360.
A conformidade com a AISC 360 simplifica a aprovação de projetos na América do Norte e em outros mercados internacionais, oferecendo aos clientes qualidade garantida e documentação técnica padronizada.
Vantagem da Seção em Caixa vs Viga Aberta H/I
| Característica | Viga de Tesouro em Caixa Fechada | Seção Aberta (Viga H/I) |
|---|---|---|
| Rigidez à Torção | Superior, resiste eficazmente à deformação por torção | Limitada, suscetível ao flambagem lateral-torcional |
| Rigidez à Flexão | Alta rigidez em dois eixos com distribuição uniforme de tensões | Rigidez eficaz apenas em um eixo; necessita de contraventamento adicional |
| Suporte de Carga de Ponte Rolante | Ajuste perfeito para instalações com cargas pesadas e dinâmicas de pontes rolantes suspensas | Exige reforço e contraventamento lateral adicional |
| Estabilidade Lateral | Estrutura autoestabilizante, menos apoios intermediários necessários | Depende fortemente de sistemas de contraventamento lateral independentes |
| Cenários Aplicáveis | Edifícios industriais pesados de grandes vãos e altas cargas | Projetos estruturais de carga leve e média |
As vigas de caixa fechada alcançam maior rigidez integral sob cargas excêntricas e dinâmicas, e sua metodologia de projeto é claramente coberta pelas cláusulas de flexão da AISC 360. O perfil fechado também reduz os riscos de corrosão, pois as superfícies internas permanecem protegidas da exposição ambiente.
Padrões de Projeto e Especificações de Engenharia
Todas as vigas de tesouro em caixa são projetadas para atender à ANSI/AISC 360 e aos padrões de suporte associados:
- ANSI/AISC 360: Especificação primária que rege o projeto de edifícios de aço estrutural
- AISC 341: Disposições sísmicas suplementares para estruturas de aço em zonas sísmicas
- ASTM A572 / A992: Especificações de materiais para chapas e perfis de aço estrutural
- AWS D1.1: Código para soldagem estrutural e qualificação de soldadores
Adotamos métodos de projeto LRFD e ASD para atender a vários códigos de projeto. Os cálculos consideram carga permanente, carga viva, carga de vento, carga de neve, carga sísmica e carga de ponte rolante (pontes rolantes de até 50t+, pontes rolantes suspensas de até 10t).
O material principal é ASTM A572 Gr.50 (equivalente a Q355B), com ASTM A992 disponível como alternativa. A modelagem e análise estrutural são concluídas usando SAP2000, Tekla Structures e RISA-3D, software validado para projeto baseado em AISC 360. A deflexão vertical é controlada de acordo com os limites de serviço da AISC 360.
Processo de Fabricação de Precisão (Padrão AISC 360)
Todas as vigas de tesouro em caixa são fabricadas em nossa oficina certificada ISO 9001, seguindo os requisitos da AISC 360:
- Controle de Material: Aço certificado fornecido com Relatórios de Teste de Fábrica completos para atender aos padrões ASTM.
- Processamento de Precisão: Corte CNC, chanfragem de chapas e montagem em gabaritos para garantir a precisão dimensional.
- Soldagem Profissional: SAW para soldas longitudinais e GMAW para acessórios; todos os soldadores possuem certificação AWS.
- Inspeção Rigorosa de NDT: Teste ultrassônico para soldas de topo de penetração total e inspeção por partículas magnéticas para soldas de filete.
- Calibração Dimensional: Medição a laser para manter todas as dimensões dentro das tolerâncias de fabricação da AISC.
- Tratamento de Superfície: Limpeza por jateamento até o padrão SA 2.5 antes da aplicação do revestimento.
Vantagens de Pré-fabricação e Instalação
Qualidade Consistente: Totalmente pré-fabricado em ambientes de fábrica, eliminando riscos de qualidade associados à soldagem em campo.- Montagem Rápida: Conexões aparafusadas reduzem o tempo de montagem no local em até 50%.
- Cronograma de Projeto Reduzido: A fabricação de aço e a construção de fundações podem progredir simultaneamente.
- Logística Conveniente: Olhal de içamento e quadros de transporte reservados simplificam o transporte marítimo, rodoviário e ferroviário.
- Montagem Simples: Juntas aparafusadas com placa de extremidade permitem alinhamento e instalação rápidos usando ferramentas de torque padrão.
- Documentos Completos de Montagem: Desenhos de montagem e sequências de montagem fornecidos em conformidade com o Capítulo M da AISC 360.
Garantia de Qualidade e Documentação Completa
Fornecemos arquivos técnicos completos para demonstrar a conformidade com a AISC 360 para aprovação do projeto:
- Relatórios de cálculo estrutural totalmente alinhados com os Capítulos B–F da ANSI/AISC 360.
- Relatórios de Teste de Fábrica completos verificando o desempenho do material de aço.
- Documentos padronizados WPS/PQR para todos os tipos de juntas de solda.
- Registros de inspeção NDT e relatórios de verificação dimensional a laser.
- Suporte para inspeção de terceiros organizada por SGS, Bureau Veritas, TÜV ou instituições designadas pelo cliente.
- Certificações disponíveis: ISO 9001, EN1090, CE e outros certificados específicos do projeto.
Conclusão
A Viga de Tesouro Pré-fabricada em Caixa Fechada Certificada AISC 360 para Pórtico Metálico oferece alta resistência estrutural, rigidez à torção excepcional e qualidade verificada para edifícios industriais pesados exigentes. Combinando os méritos mecânicos das seções de caixa fechada, fabricação de precisão em fábrica e conformidade total com a AISC 360, esta solução oferece:
- Certificação globalmente reconhecida apoiando o projeto LRFD e ASD
- Alta capacidade de carga adequada para pontes rolantes pesadas e grandes acessórios de telhado
- Excelente rigidez à torção para lidar com cargas dinâmicas e excêntricas
- Construção acelerada sem soldagem no local
- Longa vida útil de mais de 50 anos com benefícios anticorrosivos naturais
- Documentação técnica completa para aprovação regulatória local
Compartilhe os parâmetros do seu projeto, incluindo vão, tonelagem da ponte rolante, dimensões do edifício e requisitos sísmicos com nossa equipe de engenharia. Podemos fornecer projeto estrutural em conformidade com AISC 360, desenhos de fabricação detalhados, cotação e cronograma de construção em até 48 horas.
Certificado pela AISC 360, construído para confiabilidade – sua solução de oficina de aço industrial começa aqui.
