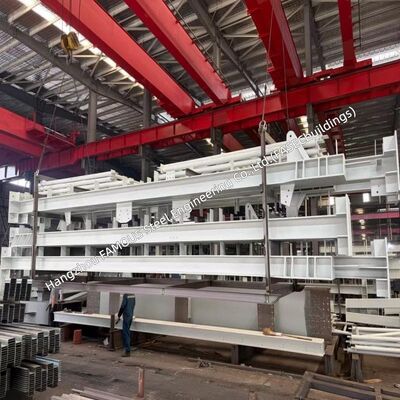

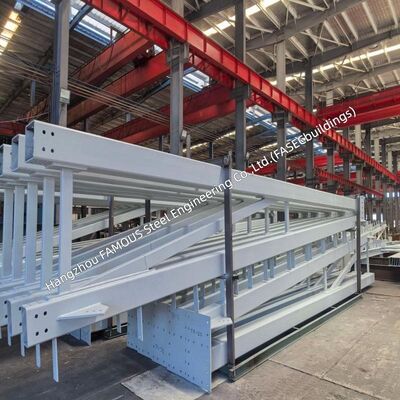

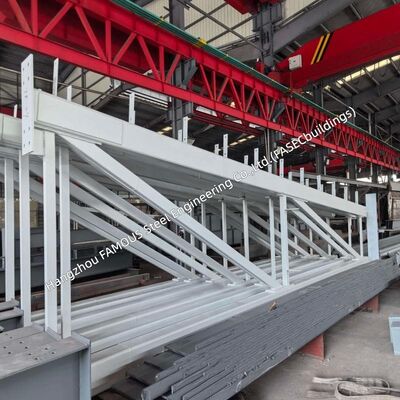

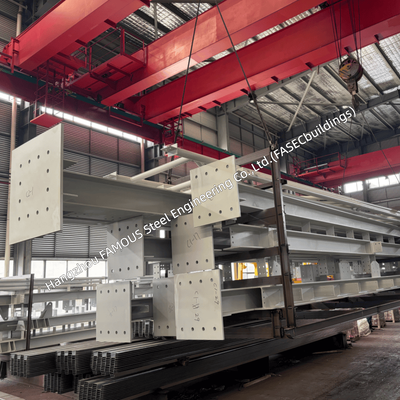

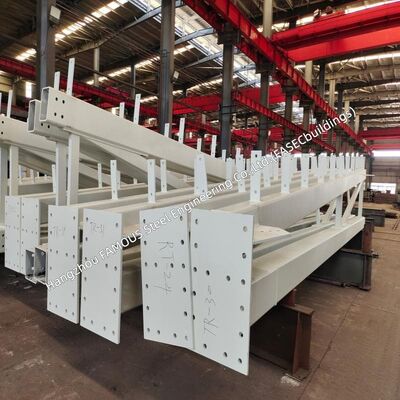

AS 4100 Viga de Tesouro Pré-fabricada de Seção de Caixa para Oficina Industrial Australiana
| Lugar de origem | China |
|---|---|
| Marca | FASEC |
| Certificação | AS 4100 Compliant Design; AS/NZS 3678 / AS 1163 Material Compliant |
| Número do modelo | Treliça de aço |
| Quantidade de ordem mínima | 100 MT |
| Preço | USD 1,000-1,500/MT |
| Detalhes da embalagem | Frete Marítimo (Contêiner/Navio a Granel) |
| Tempo de entrega | 10-30 dias |
| Termos de pagamento | L/C, D/A, D/P, T/T |
| Habilidade da fonte | 2.000 – 5.000 MT/mês |
Detalhes do produto
| Aplicativo | Oficinas industriais australianas, grandes vãos livres, cargas pesadas de guindastes | Padrão de projeto | AS 4100 (2020) – Dimensionamento de Estados Limites (ULS + SLS) |
|---|---|---|---|
| Método de conceção | Análise elástica de 1ª e 2ª ordem; capacidade da seção, flambagem da barra e efeitos de carga combin | Tipo de secção | Seção de caixa retangular fechada soldada |
| Classe de aço | Grau 300 / Grau 350 para AS/NZS 3678 (placa) / AS 1163 | Padrão de soldagem | AS/NZS 1554.1; SAW para soldas principais longitudinais; GMAW/FCAW para anexos; Qualificado WPS/PQR |
| Conexão | Conexão local aparafusada de alta resistência; sem soldagem de campo | Personalização | Personalizado de acordo com os requisitos do projeto |
Descrição de produto
O AS 4100 Prefabricated Box Section Portal Frame Rafter é uma viga estrutural certificada, projetada para oficinas industriais australianas que exigem grandes vãos livres e cargas pesadas de pontes rolantes. Projetado em conformidade com AS 4100, adotando a metodologia de Dimensionamento por Estados Limites, a seção de caixa fechada soldada oferece capacidade de flexão e estabilidade torsional superiores em comparação com as vigas H/I abertas convencionais. Todos os componentes são totalmente pré-fabricados fora do local com juntas aparafusadas, permitindo montagem rápida e atendendo aos requisitos regulatórios de construção locais em toda a Austrália.
Destaques de Design e Desempenho
Conformidade Total com AS 4100: Dimensionamento por Estados Limites (ULS + SLS), análise estrutural elástica, verificação de flambagem de membros, soldagem executada conforme AS/NZS 1554.1- Méritos Únicos da Seção em Caixa: Perfil fechado resiste efetivamente à força de torção, perfeitamente adequado para cargas de guindaste excêntricas; excelente rigidez biaxial reduz a demanda por contraventamento lateral, aplicável para pontes rolantes de até 50t+
- Durabilidade a Longo Prazo: Superfícies internas fechadas minimizam riscos de corrosão; garantido mais de 50 anos de vida útil de projeto sob manutenção adequada
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Norma e Método de Projeto | AS 4100 (2020) – Dimensionamento por Estados Limites (resistência ULS + deflexão SLS); análise elástica de 1ª e 2ª ordem; capacidade da seção, flambagem de membros e efeitos de carga combinada verificados de acordo com as cláusulas AS 4100 |
| Seção e Dimensões | Seção de caixa retangular fechada soldada; profundidade: 600mm–2.500mm; espessura da flange: 12mm–50mm; espessura da alma: 8mm–30mm, totalmente personalizadas com base nas condições de vão e carga |
| Vão e Grau do Aço | Vão único: 20m – 50m+; layout de múltiplos vãos disponível; aço Grau 300 / Grau 350 conforme AS/NZS 3678 (chapa) / AS 1163; limite de escoamento varia com a espessura da chapa |
| Soldagem e Conexão | Fabricado conforme AS/NZS 1554.1; SAW para soldas principais longitudinais, GMAW/FCAW para acessórios; todos os WPS/PQR qualificados. Conexão de campo aparafusada de alta resistência, sem soldagem em campo e menor impacto das intempéries |
| Capacidade da Ponte Rolante e Tratamento de Superfície | Compatível com pontes rolantes de até 50 toneladas; opções de proteção: tinta epóxi de duas camadas / galvanização a quente / aço intemperizado. Superfícies internas seladas reduzem o custo de manutenção contínuo |
| Vida Útil de Projeto e Documentos | Mais de 50 anos de vida útil de projeto. Pacote de conformidade completo: relatórios de cálculo de projeto, MTRs, WPS/PQR, registros NDT (UT para soldas de penetração total, MT para soldas de filete), relatórios de revestimento e desenhos as-built |
Fabricação e Garantia de Qualidade
Matéria-Prima: Chapas de aço certificadas Grau 300/350 com Relatórios de Teste de Moinho completos- Inspeção NDT: Teste Ultrassônico (UT) para soldas de topo de penetração total; Teste de Partículas Magnéticas (MT) para soldas de filete
- Tratamento de Camber: Camber pré-definido para neutralizar a deflexão sob carga morta
- Preparação da Superfície: Jateamento abrasivo conforme norma AS 1627.4 antes do revestimento epóxi ou galvanização
- Auditoria de Terceiros: Inspeção independente disponível via SGS, Bureau Veritas ou agrimensores designados pelo cliente
Benefícios de Instalação
Unidades pré-fabricadas vêm com olhais de içamento reservados, prontas para içamento e montagem diretos- Todas as juntas adotam conexão aparafusada: sem soldagem no local, construção menos afetada pelo clima
- Construção paralela: fabricação de aço prossegue simultaneamente com o trabalho de fundação, reduzindo o cronograma do projeto em até 40%
- Operações reduzidas no local, ideais para locais compactos ou instalações que permanecem em operação durante a construção
Conclusão
O AS 4100 Prefabricated Box Section Portal Frame Rafter oferece desempenho estrutural certificado, montagem rápida e durabilidade confiável para oficinas industriais australianas. Totalmente em conformidade com o principal padrão de construção em aço da Austrália, ele acomoda cargas pesadas de pontes rolantes e requisitos de grandes vãos livres para operações industriais intensivas, com documentação técnica abrangente para apoiar a aprovação de construção local.
Compartilhe os dados do seu projeto, incluindo requisitos de vão, capacidade da ponte rolante e layout. Nossa equipe fornecerá projeto em conformidade com AS 4100, desenhos de oficina e cotação formal em até 48 horas. Certificado pelas normas australianas – sua solução estrutural para oficinas industriais começa aqui.
