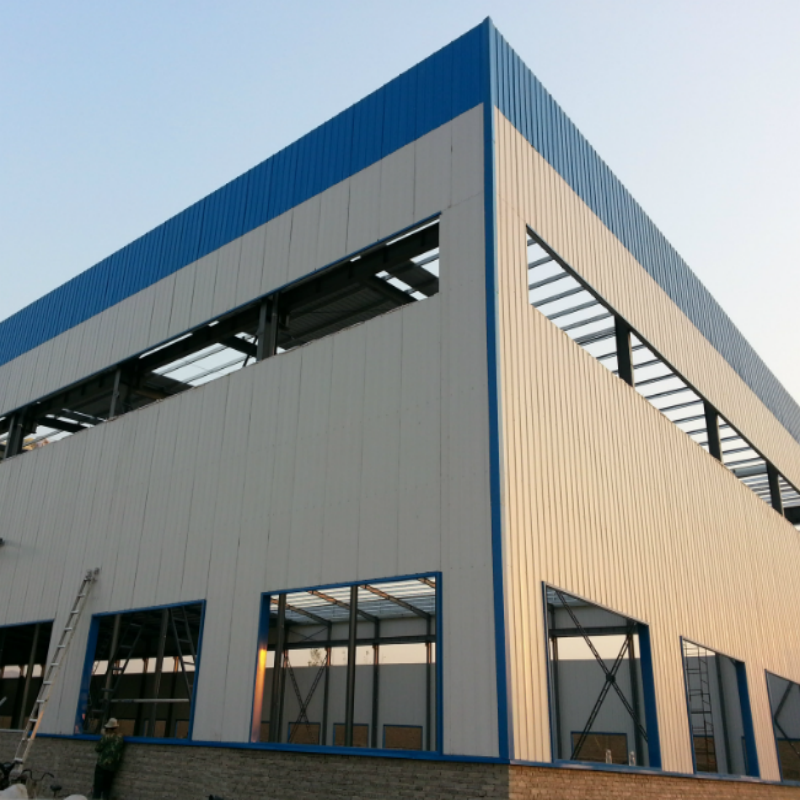

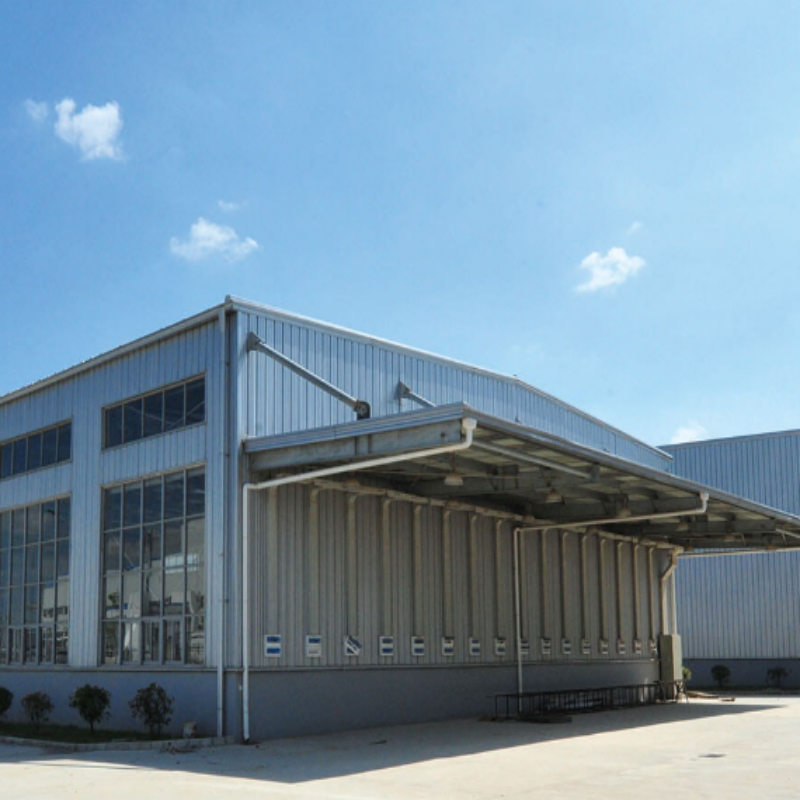

Edifício de Fábrica de Aço Pré-Engenheirado Pesado com Sistema de Treliça em Conformidade com AISC

Nossa Fábrica de Aço Pré-Engenheirada para Serviços Pesados não é meramente uma coleção de componentes de aço – é um sistema estrutural totalmente integrado projetado e engenheirado como um todo unificado. Fabricado de acordo com os rigorosos requisitos da Detalhes, a Especificação do Instituto Americano de Construção em Aço para Edifícios de Aço Estrutural, este sistema de construção oferece integridade estrutural excepcional, flexibilidade de projeto e eficiência de construção.

O edifício integra vigas estruturais primárias (colunas e vigas cônicas fabricadas a partir de chapa de aço de alta resistência), vigas secundárias (purilins e terças conformadas a frio) e um sistema de treliça de telhado compatível com AISC. Cada componente é projetado para funcionar em conjunto como um sistema coeso – eliminando conflitos de projeto e ajustes no local que afligem a construção convencional. O resultado é uma fábrica que é mais forte, mais rápida de montar e mais econômica

do que as alternativas tradicionais.

DetalhesA AISC 360
é o padrão de aço estrutural mais amplamente reconhecido para construção de edifícios na América do Norte e em muitos mercados internacionais. Ao especificar um edifício compatível com AISC, você obtém:• Integridade Estrutural – metodologia de projeto comprovada para resistência, estabilidade e servibilidade, incorporando ambos os métodos LRFD (Load and Resistance Factor Design) e
ASD (Allowable Stress Design)
• Resiliência Sísmica – Disposições Sísmicas AISC 341 disponíveis para regiões propensas a terremotos
• Aceitação pelo Código – reconhecido por autoridades de construção e inspetores em todo o mundo
• Garantia de Qualidade – tolerâncias de fabricação e requisitos de inspeção claramente definidos

• Flexibilidade de Projeto – detalhes de conexão padronizados e critérios de projeto de membrosPara fábricas de serviços pesados – onde falhas estruturais representariam riscos significativos de segurança e operacionais – a conformidade com AISC fornece a

confiança de engenharia

que seu projeto exige.
Vantagem Pré-Engenheirada – Construída para Velocidade e Economia
A abordagem pré-engenheirada transforma a forma como os edifícios industriais são entregues:• Construção AceleradaOs sistemas PEB podem reduzir os prazos de construção em 30-50%. O design cônico coloca o material precisamente onde as tensões são mais altas – proporcionando
. Com o projeto, fabricação e preparação do local em paralelo, seu edifício fica operacional mais cedo – gerando receita mais rapidamente
.• Economia de CustosEdifícios pré-engenheirados oferecem . O design cônico coloca o material precisamente onde as tensões são mais altas – proporcionando
em relação a construções convencionais através do uso otimizado de materiais, redução de mão de obra de campo e retrabalho mínimo no local
.• Qualidade SuperiorA fabricação em fábrica sob condições controladas garante qualidade consistente que a fabricação de campo não pode igualar. Os componentes chegam . O design cônico coloca o material precisamente onde as tensões são mais altas – proporcionando
– eliminando cortes, soldas e erros no local que causam retrabalho caro
.• Custos de Ciclo de Vida Mais BaixosOs requisitos de manutenção ao longo de uma vida útil de 30 anos geralmente são . O design cônico coloca o material precisamente onde as tensões são mais altas – proporcionando

do que estruturas tradicionais comparáveis

.
Sistema Estrutural – Projetado para Desempenho de Serviços Pesados

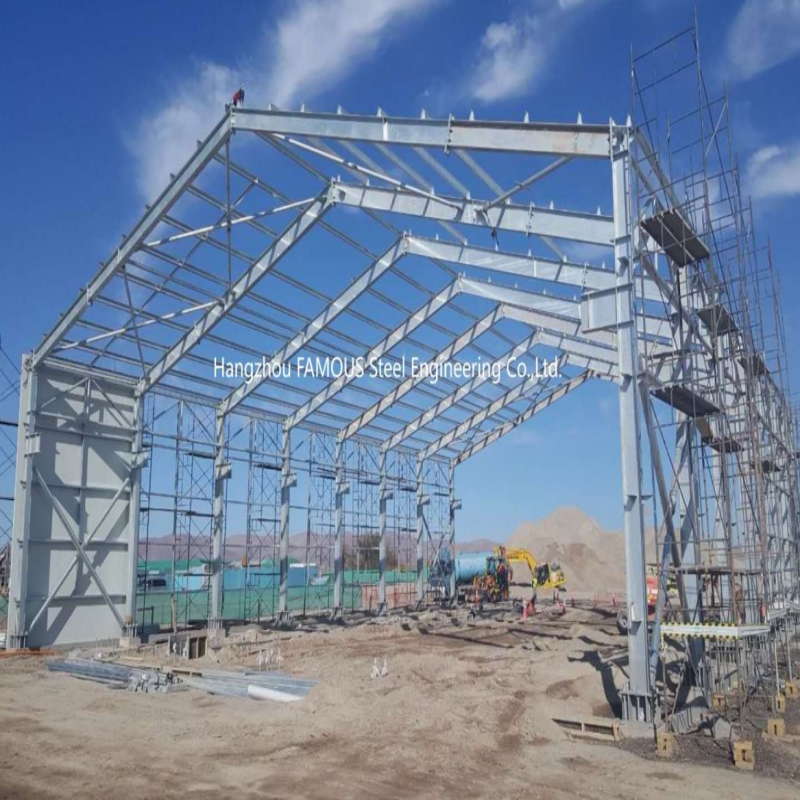

Nosso sistema de fábrica compreende três níveis estruturais integrados:• Estrutura Estrutural PrimáriaColunas e vigas em I cônicas construídas, fabricadas pela soldagem de duas flanges e uma alma de chapa de aço de alta resistência (ASTM A572 Grau 50). O design cônico coloca o material precisamente onde as tensões são mais altas – proporcionando
resistência excepcional com tonelagem mínima de aço
.• Estrutura Estrutural SecundáriaPurilins e terças em Z ou C conformados a frio (telhado e paredes), tipicamente fabricados em
aço galvanizado G550
. Esses membros suportam o envelope do edifício e transferem cargas para a estrutura primária.• Sistema de Treliça de Telhado Compatível com AISCA treliça do telhado apresenta uma configuração de treliça triangular que transfere eficientemente as cargas através de forças axiais – os membros carregam apenas tração ou compressão, eliminando momentos de flexão e maximizando a eficiência do material. Isso permite

vãos internos sem colunas

Densidade
7.800 kg/m³Por que isso importa para sua fábrica:• A maior resistência ao escoamento (50 ksi versus 36 ksi para A36 convencional) permite
seções mais leves e menor tonelagem de aço – reduzindo diretamente os custos de material e os requisitos de fundação
• Excelente soldabilidade – adequado para estruturas rebitadas, aparafusadas ou soldadas

• Desempenho comprovado – amplamente especificado para edifícios industriais na América do Norte e mercados internacionais

Certificados de Teste de Moinho (MTCs) completos

com rastreabilidade do número de lote são fornecidos com cada pedido.

Engenharia Personalizada para os Requisitos da Sua Fábrica
Cada fábrica tem requisitos únicos. Nós projetamos cada edifício sob medida para atender às suas especificações:
O Que Personalizamos:
• Dimensões do edifício – vão, comprimento, altura do beiral
• Inclinação e perfil do telhado – inclinação única, simétrico ou assimétrico
• Espaçamento de colunas e tamanhos de vãos

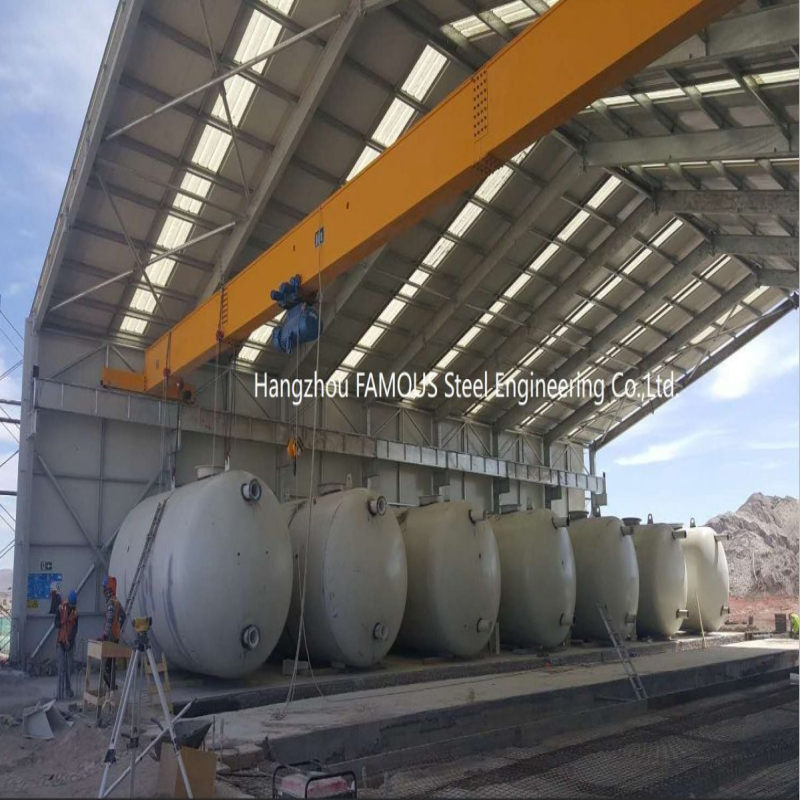

• Cargas de guindaste – pontes rolantes e guindastes pórticos (5-50+ toneladas)
• Cargas mortas, vivas, de neve, de vento e sísmicas (AISC 341 disponível)

• Pisos mezaninos e divisórias internas
• Tratamento de superfície – primer de fábrica ou galvanizado a quente (ASTM A123)
Entregas de Engenharia:
• Modelos 3D (Tekla Structures / STAAD Pro)
• Desenhos detalhados de fabricação com membros dimensionados
• Planos de montagem com sequência de montagem passo a passo

• Detalhes de conexão para aparafusamento em campo

• Planos de parafusos de ancoragem e dados de reação de fundaçãoExcelência em Fabricação – Qualidade Antes da Chegada ao LocalToda a fabricação ocorre em nossa
instalação certificada ISO 9001, garantindo qualidade consistente, independentemente das condições climáticas ou do local:
• Corte e Perfuração CNC – equipamentos de precisão garantem comprimentos exatos dos membros e posições precisas dos furos para parafusos de acordo com as tolerâncias da AISC – eliminando retrabalho no local.
• Montagem em Gabaritos – os componentes são montados em gabaritos construídos para manter a geometria consistente em todas as estruturas.• Soldagem Certificada – toda a soldagem é realizada por
soldadores certificados AWS D1.1 usando Especificações de Procedimento de Soldagem (WPS) aprovadas para processos SMAW, GMAW ou SAW.• Inspeção e Testes – verificação dimensional contra desenhos de fabricação, inspeção visual de todas as soldas,
NDT (UT/MT) em juntas críticas, conforme necessário, e verificação da espessura do revestimento.

• Montagem de Teste

– disponível para projetos complexos para verificar o ajuste antes do envio.Garantia de Qualidade – Construído de acordo com os Padrões AISCMantemos um
sistema de qualidade abrangente alinhado com os requisitos da AISC:
• Rastreabilidade completa do material – números de lote vinculados aos Certificados de Teste de Moinho para cada componente
• Soldadores e procedimentos certificados – AWS D1.1 certificado com documentação WPS/PQR aprovada
• Inspeção em processo – verificações em cada estágio de fabricação, do corte à embalagem
• Inspeção NDT – UT/MT conforme exigido pelas especificações do projeto

• Inspeção de terceiros bem-vinda – SGS, BV, TÜV ou seu inspetor especificado em qualquer estágio

Documentação completa

é fornecida com cada remessa: Certificados de Teste de Moinho, WPS/PQR, relatórios NDT, registros dimensionais e desenhos de como construído.

Na Hangzhou FAMOUS Steel Engineering Co., Ltd. (FASECbuilding), nos especializamos em fábricas de aço pré-engenheiradas para serviços pesados com sistemas de treliça compatíveis com AISC. Nossa instalação de 50.000m², equipe de engenharia interna proficiente em Tekla Structures e STAAD Pro, e sistema de qualidade certificado ISO 9001 garantem qualidade confiável e entrega pontual para projetos de todas as escalas.

Quando sua fábrica precisa ser forte, compatível com códigos e operacional mais cedo – entregamos a solução completa de construção em aço que o leva lá mais rápido, sem comprometer a qualidade ou a integridade estrutural. Vamos discutir os requisitos do seu projeto.
