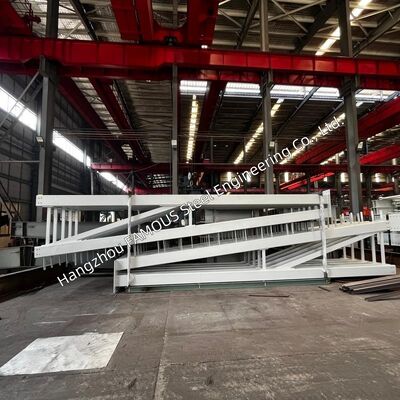

Estrutura de Treliça Tubular de Aço Pré-fabricada e Pórtico de Seção em Caixa para Edifício Industrial
| Lugar de origem | China |
|---|---|
| Marca | FASEC |
| Certificação | ISO 9001; EN 1090; CE |
| Número do modelo | Treliça de aço |
| Quantidade de ordem mínima | 100 MT |
| Preço | USD 1,000-1,500/MT |
| Detalhes da embalagem | Frete Marítimo (Contêiner/Navio a Granel) |
| Tempo de entrega | 10-30 dias |
| Termos de pagamento | L/C, D/A, D/P, T/T |
| Habilidade da fonte | 2.000 – 5.000 MT/mês |
Detalhes do produto
| Aplicativo | Edifícios industriais pesados, viga de telhado de estrutura de portal | Padrão de projeto | ANSI/AISC 360 (LRFD e ASD) |
|---|---|---|---|
| Tipo de secção | Seção de caixa fechada soldada | Padrão de soldagem | AWS D1.1 |
| END | UT para soldas de topo com penetração total; MT para soldas de ângulo | Personalização | Personalizado de acordo com as necessidades do cliente |
Descrição de produto
O O Sistema Estrutural de Treliça Tubular de Aço Pré-fabricada e Pórtico de Seção Caixa é um sistema estrutural de aço de alto desempenho, customizado para edifícios industriais que exigem grandes vãos livres, alta capacidade de carga e construção rápida. Este sistema combina duas soluções estruturais maduras de aço: treliças tubulares de aço para a estrutura do telhado com excelente relação resistência-peso e desempenho em longos vãos; membros de quadro de seção caixa para suportes verticais e horizontais com excelente capacidade anti-flexão e estabilidade sob cargas pesadas de guindastes. Todos os componentes são totalmente pré-fabricados na fábrica e conectados por parafusos de alta resistência no local. Torna-se a solução estrutural preferida para oficinas de fabricação, armazéns, parques logísticos, hangares de aeronaves e plantas industriais pesadas.
Sistema Estrutural – Pórtico com Treliça & Seção Caixa
O pórtico é um sistema estrutural amplamente adotado para construção industrial, composto por vigas e colunas rigidamente conectadas para formar uma estrutura integrada de suporte de carga. Nosso sistema adota dois membros estruturais otimizados:

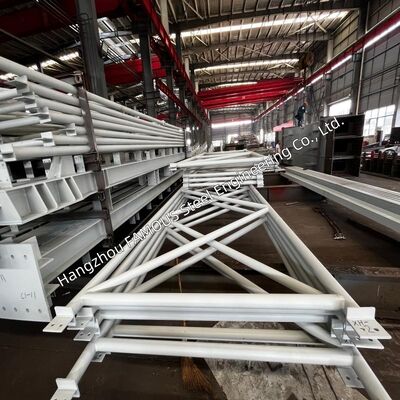

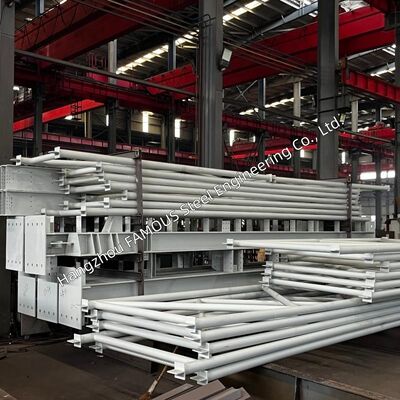

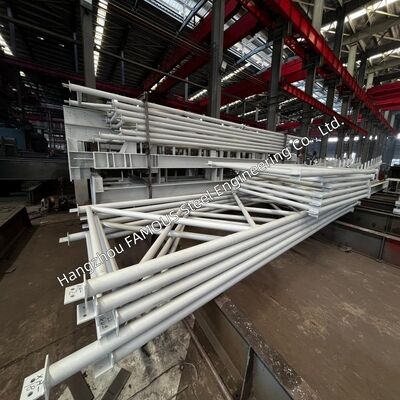

Treliças Tubulares de Aço (Estrutura do Telhado)
Feitas de seções ocas circulares ou retangulares dispostas em layout triangulado. A treliça suporta racionalmente forças de tração e compressão para realizar distribuição eficiente de carga e reduzir o peso dos membros. Desempenha excelentemente em projetos de longo vão com transferência de carga uniforme. Seções ocas tubulares apresentam boa resistência à torção, menor carga de vento e aparência limpa em comparação com seções de aço abertas.

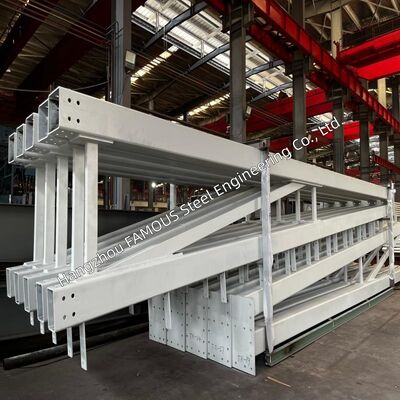

Vigas e Colunas de Seção Caixa (Suportes Principais)
Fabricadas por chapas de aço soldadas para formar seção transversal retangular fechada. Membros caixa mantêm alta rigidez em ambas as direções, podendo suportar cargas pesadas de pontes rolantes, cargas de mezanino e forças sísmicas. A seção transversal fechada traz melhor desempenho anticorrosivo e efeito visual organizado.
Fabricadas por chapas de aço soldadas para formar seção transversal retangular fechada. Membros caixa mantêm alta rigidez em ambas as direções, podendo suportar cargas pesadas de pontes rolantes, cargas de mezanino e forças sísmicas. A seção transversal fechada traz melhor desempenho anticorrosivo e efeito visual organizado.
Padrões de Projeto & Conformidade de Engenharia
Todos os sistemas estruturais são projetados para satisfazer os seguintes padrões:
| Padrão | Escopo |
|---|---|
| GB 51022-2015 | Padrão nacional chinês para edifícios de aço leve com pórtico – cobre projeto, fabricação e instalação |
| GB 50017-2017 | Padrão de Projeto de Estrutura de Aço – requisitos gerais de projeto para estruturas de aço |
| ANSI/AISC 360 | Especificação do Instituto Americano de Construção em Aço para edifícios de aço estrutural |
| CECS 102:2002 | Especificação técnica para edifícios leves com quadros de empena |
Projeto de Carga: Carga morta, carga viva, carga de vento, carga de neve, carga sísmica, carga de guindaste (Ponte rolante Max. 20t ou guindaste suspenso de 3t).
Graus de Material: Q235B, Q345B, Q355 em conformidade com GB/T 700 & GB/T 1591; ASTM A992 disponível para projetos no exterior.
Software de Projeto: SAP2000, Tekla Structures, PKPM, 3D3S.
Graus de Material: Q235B, Q345B, Q355 em conformidade com GB/T 700 & GB/T 1591; ASTM A992 disponível para projetos no exterior.
Software de Projeto: SAP2000, Tekla Structures, PKPM, 3D3S.
Especificações Técnicas Principais
| Parâmetro | Especificação / Faixa |
|---|---|
| Largura do Edifício | 20m – 50m+ (personalizável) |
| Comprimento do Edifício | 20m – 200m+ (expansão modular) |
| Altura do Beiral | 6m – 30m (personalizável) |
| Espaçamento das Colunas | 6m – 12m (padrão); personalizável para layouts específicos |
| Estrutura do Telhado | Treliça tubular de aço – seções ocas circulares ou retangulares |
| Seção da Coluna | Seção Caixa – chapa de aço soldada, seção transversal retangular fechada |
| Capacidade do Guindaste | Até 20t de pontes rolantes ou 3t de guindastes suspensos |
| Inclinação do Telhado | 1:10 – 1:20 (típico) |
| Padrões de Projeto | GB 51022-2015, GB 50017-2017, AISC 360, CECS 102 |
| Graus de Material | Q235B, Q345B, Q355 (padrões chineses); ASTM A992 (internacional) |
| Proteção de Superfície | Tinta epóxi / Galvanização a quente / Aço intemperizado |
| Método de Conexão | Conexões aparafusadas de alta resistência – sem necessidade de soldagem no local |
Vantagens de Pré-fabricação & Construção Modular
Todos os componentes do pórtico são totalmente pré-fabricados na fábrica e entregues como módulos montados:
- Fabricação de Precisão em Fábrica
Peças de treliça, membros de quadro caixa, terças e contraventamentos são processados por corte CNC, soldagem automática e perfuração de precisão em ambiente de oficina estável. Precisão dimensional e qualidade estável garantidas, evitando erros de processamento no local. - Montagem Rápida no Local
Os módulos são montados com parafusos de alta resistência após o transporte. A conexão por parafusos reduz a dependência do clima e acelera o progresso da construção. - Período de Construção Reduzido
A pré-fabricação reduz o tempo de montagem no local em até 50% em comparação com métodos de construção tradicionais. - Controle Abrangente de Custos
Menor custo de mão de obra, ciclo de construção mais curto e despesas de gerenciamento de local reduzidas ajudam a economizar cerca de 20% do investimento total do projeto. - Controle de Qualidade Rigoroso
Juntas críticas de soldagem viga-coluna serão inspecionadas por ultrassom (UT) para garantir a segurança estrutural. - Expansão Conveniente
O design modular suporta fácil expansão posterior. Novas seções podem ser adicionadas com mínima influência na produção existente.
Cenários de Aplicação
Este sistema de pórtico se adapta a múltiplos projetos industriais e comerciais:
- Plantas de Fabricação: Oficina de montagem de máquinas pesadas, fábrica de automóveis, oficina com sistema de ponte rolante
- Armazéns & Centros Logísticos: Armazenamento em alta densidade, centro de distribuição, armazenamento refrigerado com layout interior flexível
- Hangar de Aeronaves: Grande espaço de vão livre para manutenção e armazenamento de aeronaves
- Oficinas de Manutenção: Espaço aberto equipado com ponte rolante
- Edifícios Agrícolas: Armazenamento de equipamentos agrícolas, planta de processamento agrícola
- Instalações Comerciais: Grandes lojas de varejo, centros de exposição, locais esportivos que exigem amplo espaço aberto
Garantia de Qualidade & Certificação
Controle de qualidade rigoroso percorre todo o fluxo de trabalho de fabricação:
- Rastreabilidade de Material: Relatórios completos de teste de laminação (MTRs) fornecidos para todos os materiais de aço estrutural.
- Padrão de Soldagem: Soldas realizadas por soldadores certificados seguindo GB 50661 e AWS D1.1.
- Inspeção NDT: Ultrassom (UT) para soldas de penetração total; Partículas magnéticas (MT) para soldas de filete conforme necessário.
- Inspeção Dimensional: Calibração a laser para tolerância de montagem e controle de flecha.
- Preparação de Superfície: Substrato de aço jateado para SA 2.5 antes do revestimento.
- Opções de Revestimento: Tinta epóxi multicamadas ou galvanização a quente (ASTM A123 / GB/T 13912).
- Inspeção por Terceiros: Aceita inspeção independente por SGS, BV, TÜV ou inspetores designados pelo cliente.
- Certificações: ISO 9001, EN1090, CE; certificações específicas do projeto disponíveis mediante solicitação.
Conclusão – A Solução para Edifícios Industriais Projetada para Desempenho
O Sistema Estrutural de Treliça Tubular de Aço Pré-fabricada e Pórtico de Seção Caixa oferece soluções estruturais eficientes e duráveis para edifícios industriais modernos. Combinando telhado de treliça tubular leve de longo vão e estrutura principal de seção caixa para cargas pesadas, atinge vãos livres de até 50m+, maximizando o espaço utilizável para projetos de fabricação, armazenamento e logística.
Todas as estruturas estão em conformidade com os padrões GB 51022-2015, GB 50017-2017 e ANSI/AISC 360. A pré-fabricação completa na fábrica garante qualidade confiável, orçamento controlável e entrega rápida.
Por favor, envie-nos os parâmetros do seu projeto, incluindo dimensões, capacidade do guindaste e requisitos funcionais. Nossa equipe de engenharia pode fornecer projeto personalizado, desenhos de fabricação, cotação e cronograma em até 48 horas. Construído de forma mais inteligente, instalado mais rapidamente, projetado para durar.
