Fabricação de pontes de arco de aço para rodovias, conforme com a LRFD e AWS D1 da AASHTO.5

  • Highway Steel Arch Bridge Fabrication Compliant with AASHTO LRFD and AWS D1.5
  • Highway Steel Arch Bridge Fabrication Compliant with AASHTO LRFD and AWS D1.5
  • Highway Steel Arch Bridge Fabrication Compliant with AASHTO LRFD and AWS D1.5
  • Highway Steel Arch Bridge Fabrication Compliant with AASHTO LRFD and AWS D1.5
  • Highway Steel Arch Bridge Fabrication Compliant with AASHTO LRFD and AWS D1.5
Lugar de origem China
Marca FASEC
Certificação AISC IBR/ABR, AWS CWI, CE (EN 1090-1 FPC)
Número do modelo Pontes em arco de aço
Quantidade de ordem mínima 100 mt
Preço USD 1,000-1,500/MT
Detalhes da embalagem Frete Marítimo (Contêiner/Navio a Granel)
Tempo de entrega 30-60 dias
Termos de pagamento L/C, D/A, D/P, T/T
Habilidade da fonte 5.000-15.000 MT/ano
Detalhes do produto
Tipo de ponte Arco Cor Pintado ou a quente galvanizado
Nome do produto Pontes em arco de aço Padrões de projeto Está em conformidade com os códigos internacionais de projeto de pontes (por exemplo, AASHTO, Euroco
Impacto ambiental Materiais recicláveis ​​baixos a moderados Opções estéticas Formas e acabamentos de arco personalizáveis
Material aço de baixa liga de alta resistência Resistência à corrosão Alto, com revestimentos protetores
Típicos Estradas, ferrovias, faixas de pedestres Padrão ASTM, AISI, EN, JIS
Tempo de espera 60 -90 dias Capacidade de carga Varia de acordo com o projeto, normalmente até vários milhares de toneladas
Deixe um recado
Descrição de produto

OFabricação de ponte em arco de aço para rodoviasserviço cobre toda a superestrutura de aço parapontes em arco de estradas e rodovias- projetado paracargas de tráfego, decks de múltiplas faixas e folgas em toda a rodovia. Cada componente é fabricado paraAASHTO LRFDespecificações e soldados de acordo com asCódigo de soldagem de ponte AASHTO/AWS D1.5.

Se você precisa de umarco de impulso ou arco amarrado, umintervalo único ou intervalo múltiploatravessando rios, vales ou rodovias, fabricamos para vocêdesenhos de projeto, com documentação de material e soldagem preparada para seu arquivo de projeto.

O que fabricamos



Componente Descrição Configuração Típica

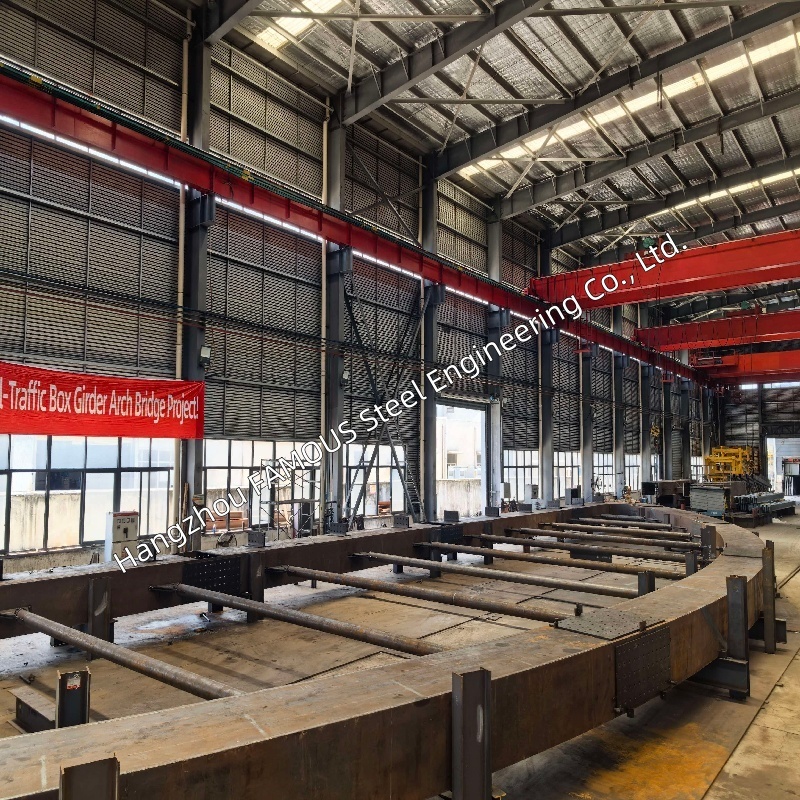

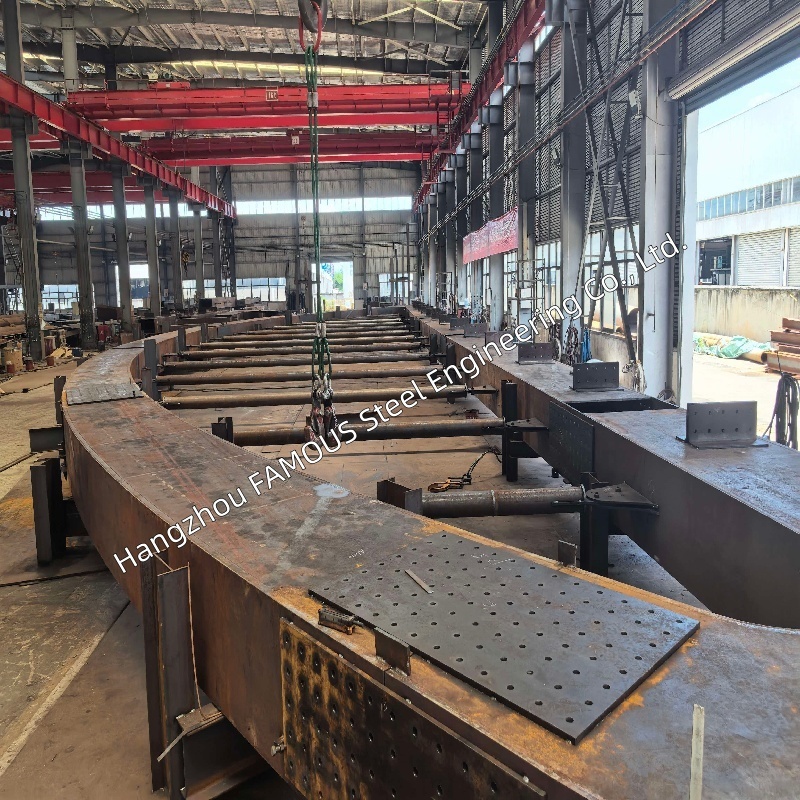

Costelas em Arco Membros primários do arco de suporte de carga Soldadoseções de caixa de açocom reforços longitudinais

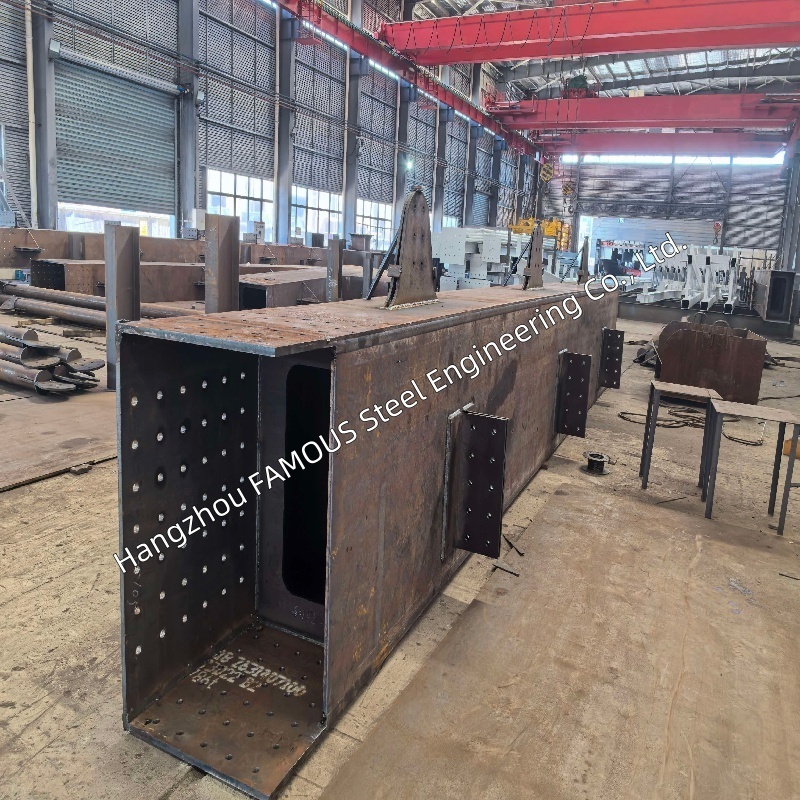

Vigas / Vigas em Caixa Vigas longitudinais de sustentação do tabuleiro da rodovia Unicelular ou multicelularseções de caixa de aço soldadas
Deck de rodovia Sistema de convés paratráfego rodoviário com várias faixas Plataforma de aço ortotrópicapara superfície de desgaste asfáltica

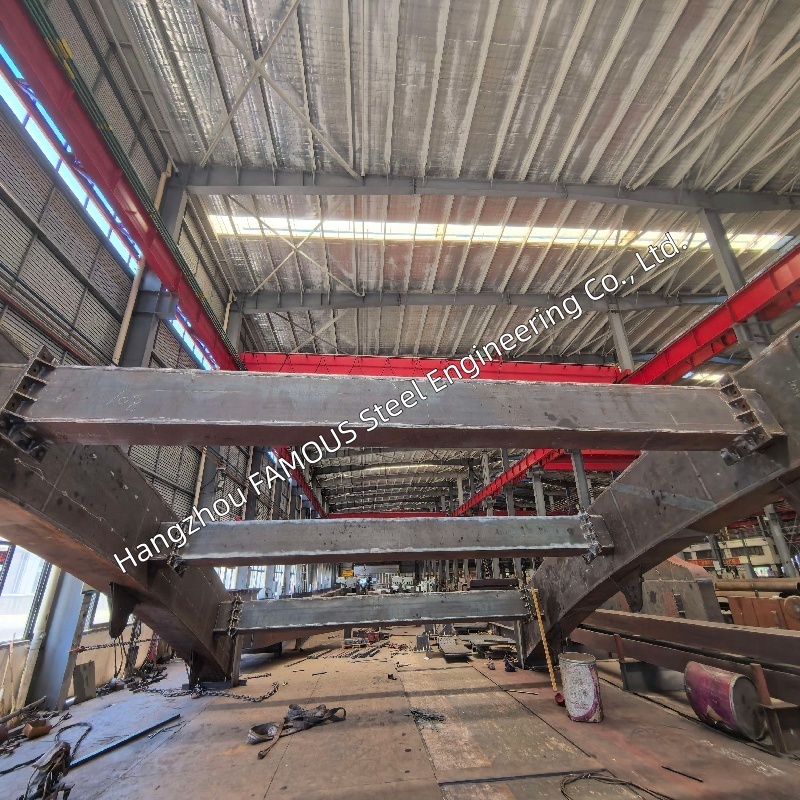

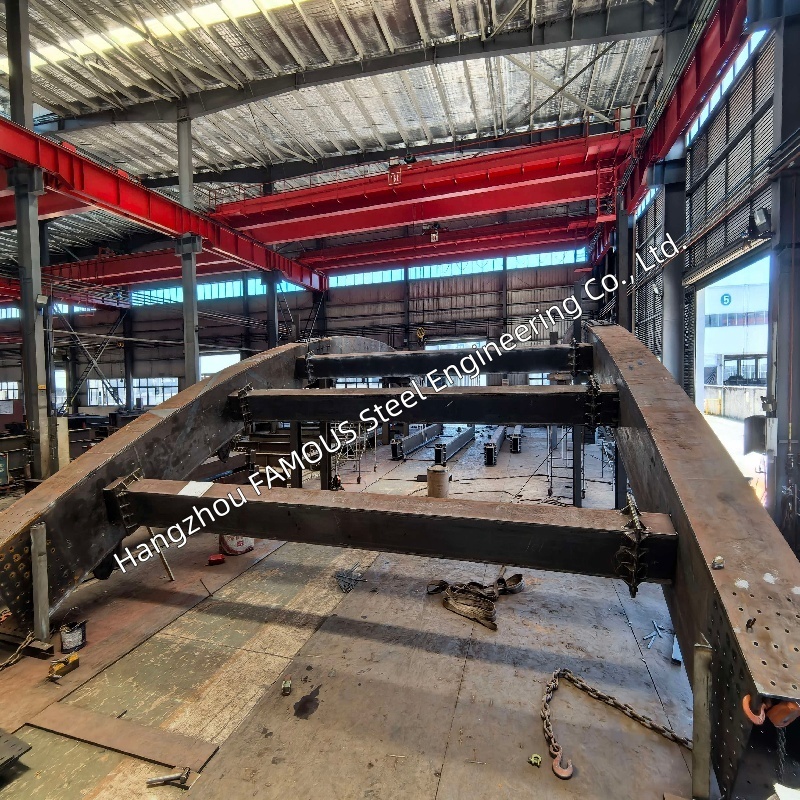

Vigas Transversais Conexão lateral entre costelas em arco Caixa de aço ou seção I,soldado ou parafusado
Cabides / Suspensórios Membros verticais ou inclinados para o convés Cabides de fio ou hastecom conexões de ancoragem aparafusadas
Suportes e Suportes Membros secundários para estabilidade lateral Suportes de aço ou vigas I,soldado ou parafusado
Placas de base e conexão Ancorar componentes nas sapatas Placas de base com chumbadores



Fabricação de pontes de arco de aço para rodovias, conforme com a LRFD e AWS D1 da AASHTO.5

Soluções para plataformas rodoviárias

  • Largura de múltiplas pistas:Vigas e deck fabricados à sua medidalargura da estrada e configuração da pista.

  • Superfície de uso: Plataforma de aço ortotrópicapreparado parasuperfície desgastante de asfalto ou concreto.

  • Grades e barreiras:Provisão paraguarda-corpos rodoviários e barreiras de segurançanas bordas do convés.

  • Juntas de expansão: Juntas de convése detalhes de rolamentos projetados para movimentação sob cargas rodoviárias.

  • Ereção encenada: Costelas e vigas em arco segmentarfabricado paraiçamento de local— ideal para rios e vales profundos onde o cimbre completo é impraticável.

Padrões e Certificação

  • AASHTO LRFD— Dimensionamento de Fatores de Carga e Resistência; base de projeto e fabricação para todos os componentes da ponte

  • AASHTO/AWS D1.5— Código de Soldagem de Pontes; cobre tudosoldagem, WPS/PQR, qualificação e inspeção de soldadores

  • ASTM A709— Aço estrutural para pontes; flanges, almas e reforços emGrau 50 / 50W / HPS 70Wconforme especificado

  • AISC IBR/ABR— Fabricante de pontes certificado;certificação de fábricapara trabalhos de pontes importantes e avançados

  • CWI da AWS— Inspetor de Soldagem Certificado;inspeção de soldagemcobertura

  • AISC-FCE— Endosso de Controle de Fratura; paramembros críticos para fraturas(a pedido)

Opções de materiais

  • Costelas em arco e vigas em caixa: ASTM A709 Gr. 50 / 50W— Grau 50W para aplicações de aço resistente

  • Deck de rodovia: ASTM A709 Gr. 50placa reforçada para decks ortotrópicos

  • Reforços e Conexões: ASTM A709classes conforme especificado nos desenhos da loja

  • Acabamento de intemperismo:AutoproteçãoEstilo Cortenaço para estruturas expostas

Fabricação de pontes de arco de aço para rodovias, conforme com a LRFD e AWS D1 da AASHTO.5

Fabricação e Controle de Qualidade

Todo projeto de ponte em arco rodoviário segue umsequência de fabricação documentada:

  1. Preparação do desenho da loja— Desenhos detalhados dos componentes,curvatura, varredura e emendas.

  2. Aquisição de materiais-Aço ASTM A709comRelatórios de teste de moinho.

  3. Corte, conformação e ajuste- ParaTolerâncias de fabricação AASHTO LRFD.

  4. Soldagem e Inspeção- PorD1.5 qualificado WPS/PQR,soldadores certificados;CWI da AWSinspeção comENDconforme especificado.

  5. Tratamento de superfície-Jateamento, preparação, pinturaou acabamento de intemperismo.

Pacote de Documentação

Cada remessa inclui:Relatórios de testes de moinhos, WPS/PQR, certificados de soldadores, mapas de solda, relatórios de END, registros de inspeção dimensional, desenhos de fabricação as-built e lista de embalagem- pronto para o seu arquivo de projeto.

Por que escolher a FASECbuilding?

NoHangzhou FAMOUS Steel Engineering Co., Ltd. (FASECbuilding), trazemosmais de 20 anos de experiênciaempontes de aço e estruturas de açoe exporta paramais de 100 países e regiões, especializado empontes de aço, edifícios de fábricas, treliças, pisos compostos e componentes de aço personalizados. Ao trabalhar conosco, você obtém:

  • Fabricação compatível com AASHTO LRFD e AWS D1.5- documentado e rastreável

  • Fábrica certificada AISC IBR/ABRpara fabricação de pontes

  • Inspeção CWI da AWSem todas as soldaduras

  • OEM/ODM- construído de acordo com seus desenhos, não a partir de um catálogo

  • Fabricação segmentarparamontagem encenada do local

  • Embalagem de exportação e envio para todo o mundocom suporte logístico completo

Envie-nos o seudesenhos e padrão exigidohoje por umorçamento gratuito e proposta técnica-Hangzhou FAMOUS Steel Engineering Co., Ltd. (FASECbuilding)está pronto para construir seuponte em arco de aço para rodoviao caminho certo.

Fabricação de pontes de arco de aço para rodovias, conforme com a LRFD e AWS D1 da AASHTO.5
