A AASHTO LRFD & AWS D1.5 Fabricação de pontes de arco de aço certificada
| Lugar de origem | China |
|---|---|
| Marca | FASEC |
| Certificação | AISC IBR/ABR, AWS CWI, CE (EN 1090-1 FPC) |
| Número do modelo | Pontes em arco de aço |
| Quantidade de ordem mínima | 100 mt |
| Preço | USD 1,000-1,500/MT |
| Detalhes da embalagem | Frete Marítimo (Contêiner/Navio a Granel) |
| Tempo de entrega | 30-60 dias |
| Termos de pagamento | L/C, D/A, D/P, T/T |
| Habilidade da fonte | 5.000-15.000 MT/ano |
Detalhes do produto
| Tipo de ponte | Arco | Cor | Pintado ou a quente galvanizado |
|---|---|---|---|
| Nome do produto | Pontes em arco de aço | Padrões de projeto | Está em conformidade com os códigos internacionais de projeto de pontes (por exemplo, AASHTO, Euroco |
| Impacto ambiental | Materiais recicláveis baixos a moderados | Opções estéticas | Formas e acabamentos de arco personalizáveis |
| Material | aço de baixa liga de alta resistência | Resistência à corrosão | Alto, com revestimentos protetores |
| Típicos | Estradas, ferrovias, faixas de pedestres | Padrão | ASTM, AISI, EN, JIS |
| Tempo de espera | 60 -90 dias | Capacidade de carga | Varia de acordo com o projeto, normalmente até vários milhares de toneladas |
Descrição de produto
Fabricação de Ponte em Arco de Aço o serviço abrange o aço completosuperestrutura para projetos de pontes em arco — desde osnervuras de arco primáriasque suportam a carga principal, passando pelasvigas caixãoque suportam o tabuleiro, até aosistema de tabuleiroque suporta o tráfego. Cada componente é fabricado de acordo com as especificaçõesAço estrutural para pontese soldado de acordo com oCódigo de Soldadura de Pontes AASHTO/AWS D1.5
Se necessita de umarco de compressão ou um arco atirantado, uma configuraçãode nervura única ou múltiplas, fabricamos a estrutura de aço de acordo com os seusdesenhos de projeto, com documentação de material e soldadura preparada para o seu arquivo de projeto.
O Que Fabricamos
| Camada de óxido autoprotectora para estruturas expostas | Descrição | Configuração Típica |
|---|---|---|

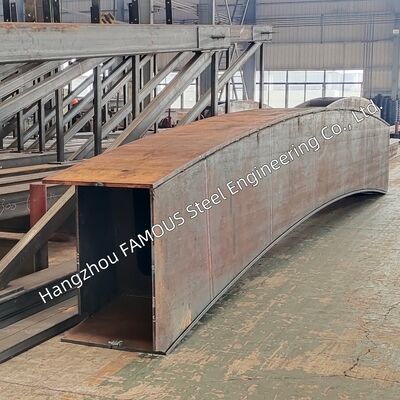

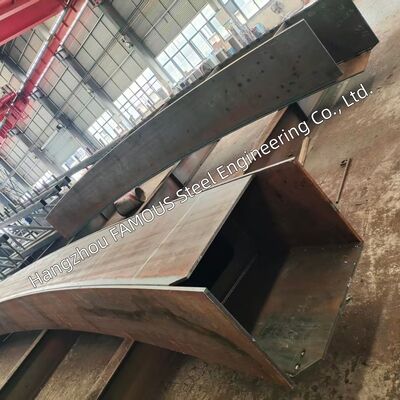

| Nervuras de Arco | Membros primários de suporte de carga em arco | Seções caixão de aço soldadas com reforços longitudinaisVigas CaixãoLongarinas longitudinais que suportam o tabuleiro |
| Seções caixão de aço soldadas de célula única ou multicelular | Tabuleiro da Ponte | Sistema de tabuleiro para tráfego ou pedestresTabuleiro de aço ortotrópico ou composto com laje de betão |
| Travessas | Conexão lateral entre nervuras de arco | Caixão de aço ou seção I, soldada ou aparafusadaPêndulos / Tirantes |
| Membros verticais ou inclinados para o tabuleiro | Pêndulos de cabo ou haste com conexões de ancoragem aparafusadas | Contraventamentos e TirantesAplicação |
| Tirantes de aço ou vigas I, soldadas ou aparafusadas | Placas de Base e Conexão | Componentes de ancoragem a sapatasPlacas de base com parafusos de ancoragem |
| Normas e Certificação | Norma / Certificação | ÂmbitoAplicação |
| AASHTO LRFD | Projeto de Cargas e Resistências | Base de projeto e fabricação para todos os componentes da ponte |
AASHTO/AWS D1.5
| Código de Soldadura de Pontes | Toda a soldadura, WPS/PQR, qualificação de soldador, inspeção | ASTM A709 |
|---|---|---|
| Aço estrutural para pontes | Flanges, almas, reforços — Grau 50 / 50W / HPS 70W, conforme especificado | AISC IBR / ABR |
| Fabricante Certificado de Pontes | Certificação de fábrica para trabalhos de pontes principais e avançados | AWS CWIInspetor de Soldadura Certificado |
| Fabricação em conformidade com AASHTO LRFD e AWS D1.5 — documentada e rastreável | AISC FCE | Endosso de Controle de FraturaPara membros críticos de fratura (a pedido)Opções de Material |
| Componente | Material | NotasNervuras de Arco e Vigas Caixão |
| Grau 50W para aplicações de aço intemperizado | TabuleiroASTM A709 Gr. 50 ou tabuleiro ortotrópico | |
| Placa reforçada para tabuleiro ortotrópico | Reforços e Conexões | Graus ASTM A709Conforme especificado nos desenhos de oficinaAcabamento Intemperizado |
Aço estilo Corten
|
Camada de óxido autoprotectora para estruturas expostas |
Fabricação e Controle de Qualidade | Cada projeto de ponte segue uma sequência de fabricação documentada: |
| Preparação de Desenhos de Oficina — Desenhos detalhados completos para componentes, cambagem, curvatura e emendas. | Aquisição de Material — Aço ASTM A709 com Relatórios de Teste de Moinho. | Corte, Conformação e Ajuste — De acordo com as tolerâncias de fabricação AASHTO LRFD.Soldadura — Por WPS/PQR qualificado D1.5, soldadores certificados. |
| Inspeção e END — Inspeção AWS CWI; métodos de END conforme especificado. | Tratamento de Superfície — Jateamento, primário, pintura ou acabamento intemperizado.Pacote de DocumentaçãoCada remessa inclui: Relatórios de Teste de Moinho, WPS/PQR, certificados de soldador, mapas de soldadura, relatórios de END, registos de inspeção dimensional, desenhos de oficina as-built e lista de embalagem — pronto para o seu arquivo de projeto. | Porquê Escolher FASECbuilding? |
| Na Hangzhou FAMOUS Steel Engineering Co., Ltd. (FASECbuilding), trazemos mais de 20 anos de experiência em pontes de aço e estruturas de aço e exportamos para mais de 100 países e regiões, especializando-nos em pontes de aço, edifícios de fábrica, treliças, lajes de piso compostas e componentes de aço personalizados. Ao trabalhar connosco, você obtém: | Fabricação em conformidade com AASHTO LRFD e AWS D1.5 — documentada e rastreávelFábrica certificada AISC IBR/ABR para fabricação de pontes | Inspeção AWS CWI em toda a soldadura |
| OEM/ODM — construído de acordo com os seus desenhos, não de um catálogo | Pacote de documentação completo pronto para o seu arquivo de projeto | Embalagem de exportação e envio mundial com suporte logístico completo |
Envie-nos os seus desenhos e norma exigida hoje para uma cotação gratuita e proposta técnica — Hangzhou FAMOUS Steel Engineering Co., Ltd. (FASECbuilding) está pronta para construir a sua estrutura de ponte em arco de aço da maneira certa.
