Presilha de aço para parede cortina CFS e braçadeira de ponte galvanizada por imersão a quente

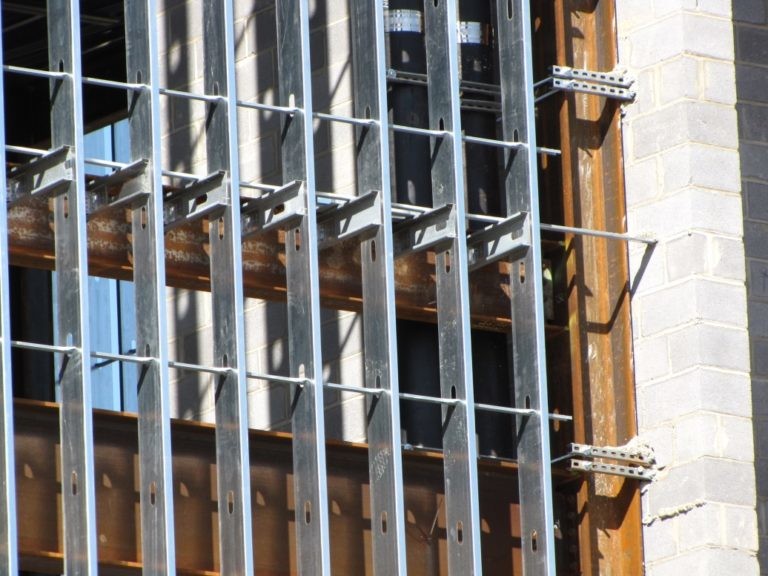

Clipe de aço para parede cortina CFS e braçadeira de ponte

Embora a consideração do contraventamento seja importante para qualquer elemento estrutural, isso é especialmente verdadeiro para membros de estrutura de aço formado a frio (CFS) finos e simétricos, como os pinos de parede.Sem a consideração adequada do reforço, pode ocorrer flambagem excessiva ou até mesmo falha.O reforço é necessário para resistir à flambagem devido a cargas axiais ou laterais fora do plano ou uma combinação das duas.

O projeto de reforço de aço é um método de reforço mais prático por vários motivos.Em primeiro lugar, durante a construção, as vigas de parede ficam sem revestimento por muitos meses, mas estão sujeitas a cargas de construção significativas. Isso é especialmente verdadeiro para estruturas de suporte de carga de altura média.Em segundo lugar, alguns produtos de revestimento, incluindo placas de gesso, podem ser facilmente danificados e ineficazes se forem submetidos a água ou umidade.Terceiro, cargas de contraventamento muito maiores podem ser alcançadas usando contraventamento mecânico.

Existem dois métodos para escorar os pinos CFS conforme prescrito pelo Comitê de Padrões de Framing (COFS) do Instituto Americano de Ferro e Aço (AISI) S211 "Norma norte-americana para estruturas de aço moldadas a frio - Projeto de pinos de parede" Seção B1.Um é o projeto de reforço de revestimento e o outro é o projeto de reforço de aço.

O projeto de contraventamento com reforço tem limitações, mas é um método econômico de contraventamento de pinos, já que o revestimento é normalmente preso a pinos de parede.Este método de projeto baseia-se na suposição de que as conexões do revestimento ao pino são os pontos de contraventamento e, portanto, são limitadas pela resistência do fixador do revestimento à conexão do pino.Devido a essa limitação, o projetista deve usar um projeto de reforço de aço para a maioria das situações práticas.A AISI S211 prescreve uma carga axial nominal máxima do pino para revestimento de placa de gesso com fixadores espaçados não mais que 12 polegadas no centro.AISI S211 Seção B1 e o Comentário discutem o método de projeto e as suposições e demonstram como determinar a resistência do reforço do revestimento.

Escoramento ou escoramentoé a construção de uma estrutura temporária para suportar temporariamente uma estrutura insegura.Estas paredes de suporte lateralmente.Escoramento

pode ser usado quando as paredes se projetam para fora, quando as paredes racham devido ao assentamento desigual da fundação e os reparos devem ser realizados na parede rachada,

quando uma estrutura adjacente precisa ser derrubada, quando aberturas devem ser feitas ou ampliadas em uma parede.

Tipo: edifício modular Escoramento metálico personalizado Projeto de estrutura de aço ICF Bracing System

Material: aço

Aplicação: Construção de casas

Função: economia de energia

tratamento de superfície: galvanizado por imersão a quente

Sistema de órtese ICF:

Comprimento do canal U: 2700 mm, largura: 135 mm, altura de ambos os lados: 60 mm, espessura da parede: 3 mm, placa soldada com orifício de 16 mm na extremidade inferior

Pé de apoio: Φ 38 mm, comprimento 1500 mm + Φ 32 mm, comprimento 1500 mm, espessura da parede: 2 mm (comprimento total de 3000 mm)

Suporte triangular: 40 mm x 40 mm, espessura da parede: 2 mm

Poste de guarda-corpo:40*40* L:1100 mm * espessura da parede 2 mm

Pinos de travamento automático: 3 peças

Parafusos de expansão: 3PCS

Parafusos de reforço: 2pcs

Nosso suporte de forma de concreto isolado é um inovador líder no campo de sistemas de suporte ICF fáceis de usar e de alta qualidade.Os aparelhos ICF são construídos de forma durável

para concreto isolado Configure mais rapidamente com a capacidade de medição e ajuste em uma etapa.As caixas de transporte e armazenamento disponíveis comportam 24 órteses ICF e

são empilháveis ​​e vêm em uma seleção de cores padrão ou personalizadas.
