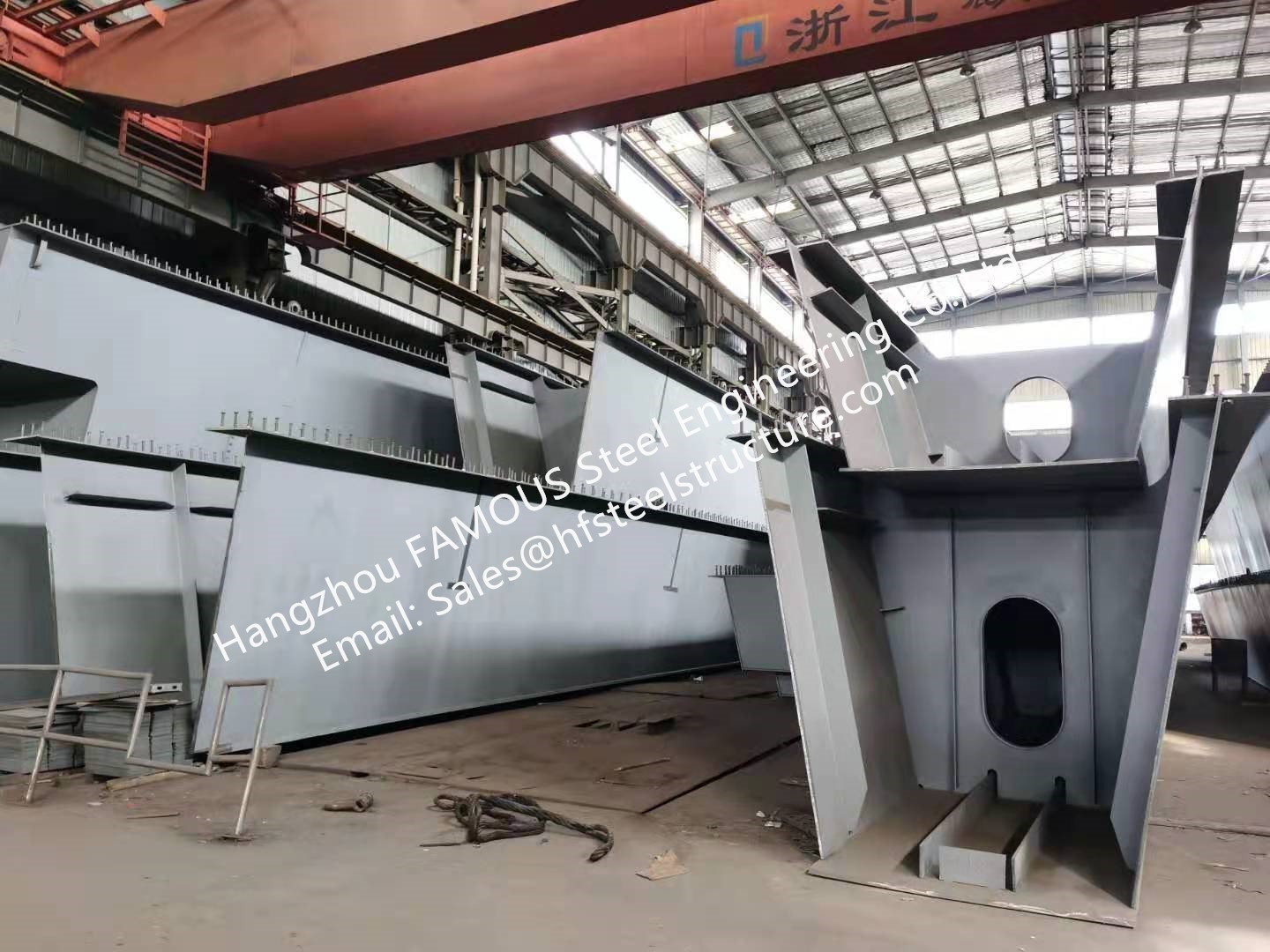

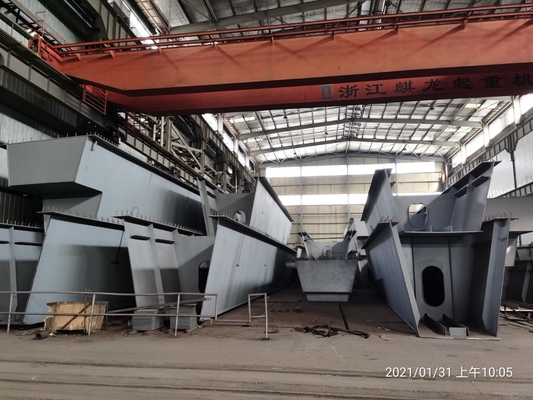

Estrada composta do Multi-período da construção de pontes da viga da caixa da placa de aço

A placa de aço do Multi-período apoiou simplesmente a ponte de viga de aço da caixa

Componentes de vigas de placa

Principalmente há cinco componentes em uma viga. O conjunto desse cinco-componente é a viga completa. A exigência básica é fazer uma viga de “I” que tem a dobra muito alta e a tesoura endurece-se além do que as outras resistências de dobra locais.

Placa da Web

Flange

Reforçadores (carregar, longitudinal, e intermediário)

Talas para a flange e a Web

Conexão de extremidade

1. Placa da Web

A placa vertical da viga é sabida como a placa da Web.

Sua espessura é baseada nas exigências de projeto e a altura será decidida igualmente com base na condição do local e conforme as cargas aplicadas na Web.

A Web leva normalmente as cargas aplicadas na flange como forças de tesoura. O efeito da Web não for considerado geralmente quando o projeto para a dobra.

A Web é susceptível à dobra quando mais fina e um aumento mais alto quando as cargas são aplicadas. Consequentemente, os tipos diferentes de rigidez que estarão discutindo neste artigo, são soldados à Web têm sua força.

2. Flange

Não há nenhuma especialidade a não ser a utilização de uma placa separada para a flange. A placa da flange será soldada ou conectada por outros meios como discutida sob tipos diferentes de vigas de placa.

Não como seções roladas, nós conectamos a Web e a flange junto para formar a viga de placa.

A flange é projeto para levar a ação de dobra e o reforçador ou a placa adicional são fornecidos conforme as exigências de projeto.

3. Reforçadores

Os reforçadores são fornecidos para aumentar a capacidade estrutural que evita as falhas de dobra locais. Além, foram usados para levar as cargas aplicadas ao feixe até que distribuiu no feixe.

Os seguintes tipos de reforçadores podem ser observados nestes tipos dos elementos de aço.

conexão 4.End

A conexão de extremidade é a parte a mais difícil do detalhe estrutural de uma viga de aço.

Quando há uma continuação ou se nós estamos apoiando a viga a algum apoio, a conexão precisa de ser projetada em conformidade.

Contudo, na maioria das vezes, as vigas de placa são mantidas como apoiado simplesmente no apoio da extremidade. Em tais situações, nós temos que fornecer os reforçadores na conexão de extremidade.

Um procedimento de projeto similar é seguido quando projetar as placas terminais e o reforçador forneceu verticalmente a conexão da Web e dos flangers.

Aplicação de vigas de placa

As vigas de placa são amplamente utilizadas como estruturas de apoio em áreas diferentes. As seguintes áreas podem ser destacadas como pontos chave do uso.

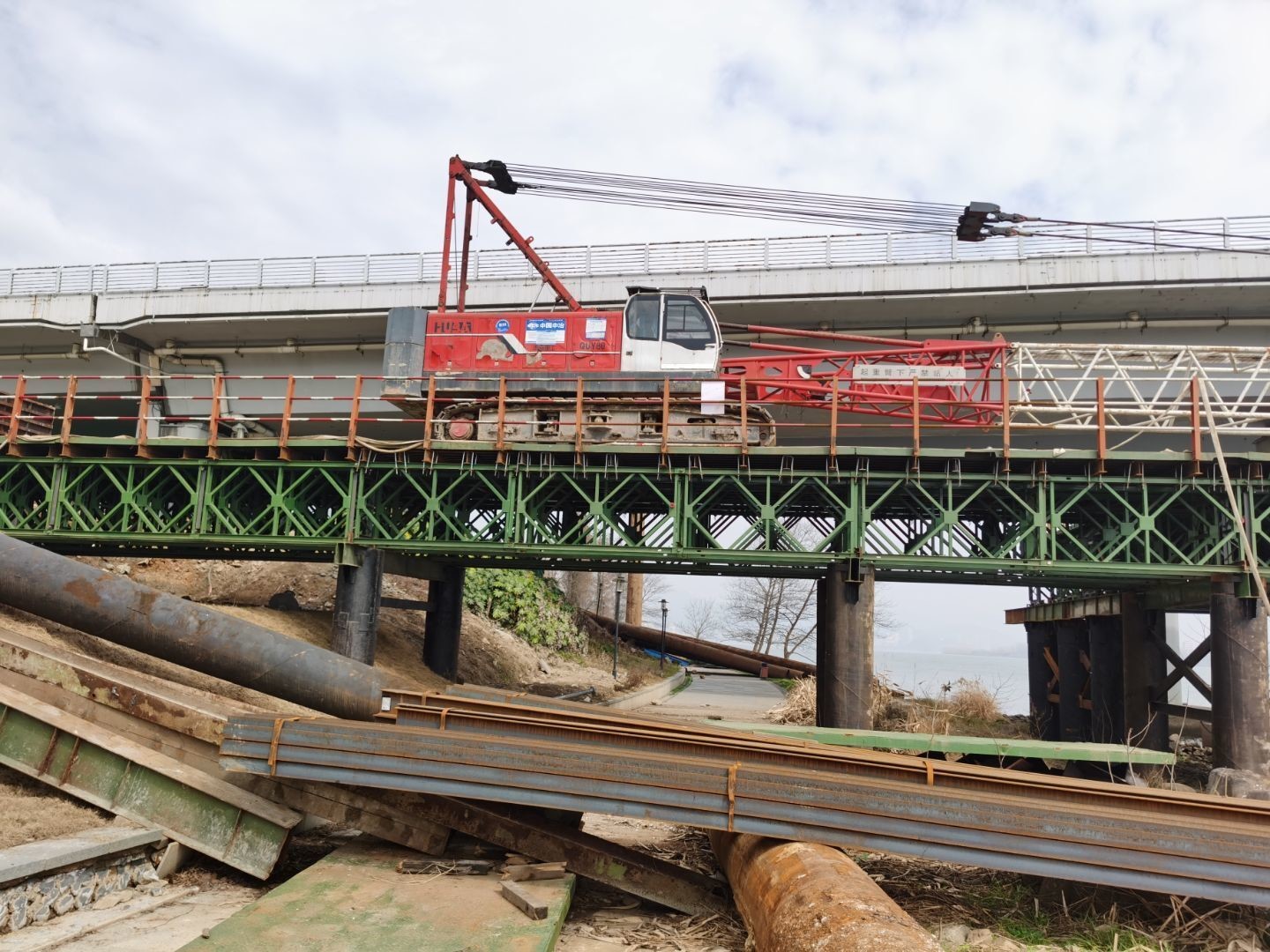

Construção de ponte

As vigas de placa são usadas principalmente em pontes da estrada de ferro e da estrada. Na maior parte as pontes de estrada de ferro velhas podem ser destacadas como pontes de viga da placa.

Além, pontes de viga da caixa, pontes do feixe, pontes compostas da viga militar, e metade – através das pontes de viga da placa são considerados enquanto se usa.

Se você precisa de conhecer mais informação sobre preços, contacte-nos por favor o mais cedo possível, nós fornecerá mais detalhes.
